Рулевая рейка и редуктор Prado: течи, люфт, стуки — ремонт или замена

Рейка или редуктор: ставим точку в спорах

Вопрос «что там в Prado – рейка или редуктор?» возникает постоянно. Особенно на форумах, где владельцы сравнивают свой 120-й или 150-й с более старшими Land Cruiser. Давайте сразу расставим все точки над «i».

На всех поколениях Toyota Land Cruiser Prado (90, 120, 150, 250) стоит реечный рулевой механизм с гидроусилителем. Это, по сути, длинный шток с зубьями, который перемещается влево-вправо, поворачивая колёса через рулевые тяги. Гидроусилитель помогает двигать этот шток, снижая усилие на руле.

А вот червячный рулевой редуктор – это совсем другая история. Он стоит на более старых и "рабочих" рамных внедорожниках, таких как Land Cruiser 70-й серии, 80-й, 100-й, 105-й. Там усилие передаётся через червячную пару. Отсюда и путаница. То есть, когда вам говорят про «редуктор» на Prado, это либо человек не в теме, либо он имел в виду совсем другой автомобиль. Поэтому, если у вас Prado, речь всегда идёт о рулевой рейке.

Типичные болячки рулевой рейки Prado: течи, люфты, стуки

Рулевая рейка на Prado, как и любой сложный механизм, со временем начинает капризничать. Основные проблемы, с которыми к нам приезжают:

Течи ГУР-жидкости

Это, пожалуй, самая распространённая проблема. Обычно владелец замечает её по мокрым пыльникам рулевых тяг, масляным пятнам под машиной после стоянки или постоянному падению уровня жидкости в бачке ГУР. Если у вас течёт под машиной, и жидкость красная или светло-коричневая, скорее всего, это ГУР.

Причины течи:

• Износ сальников штока рейки. Со временем резиновые уплотнения теряют эластичность, дубеют и начинают пропускать жидкость. Это происходит из-за естественного старения, перепадов температур, агрессивной среды (грязь, реагенты).
• Разрыв пыльников рулевых тяг. Пыльники защищают шток рейки от грязи и влаги. Если пыльник рвётся, грязь попадает на шток, царапает его, и сальник быстро выходит из строя. Иногда пыльник может порваться, и сама течь ещё не началась, но это вопрос времени.

Диагностика течи:

1. Визуальный осмотр. Первым делом смотрим на пыльники рулевых тяг. Если они мокрые, в масле – это оно. Проверяем также места крепления шлангов к рейке, но там течи встречаются реже.
2. Уровень жидкости в бачке ГУР. Если он постоянно падает, а под машиной есть следы – диагноз очевиден.
3. Повороты руля на месте. Если при поворотах руля на месте слышен вой насоса ГУР, а жидкость в бачке пенится – это может указывать на низкий уровень, но чаще всего это уже симптом проблем с самим насосом, который «хватает» воздух.

Люфт и стук в рулевой рейке

Это уже более серьёзные симптомы, которые доставляют дискомфорт при езде. Стук рулевой рейки на кочках – очень частая жалоба. Люфт может проявляться как небольшой свободный ход руля, так и ощутимый стук при поворотах или проезде неровностей.

Причины люфта и стука:

• Износ упорной пластины (сухаря) рейки. Эта пластина прижимает шток рейки к зубчатому валу, выбирая зазоры. Со временем она изнашивается, появляется люфт, который проявляется стуком при проезде мелких неровностей, стыков асфальта. Это как раз тот самый стук рулевой рейки на кочках, о котором чаще всего говорят.
• Износ подшипника рейки. На другом конце штока рейки стоит подшипник, который тоже может изнашиваться, вызывая люфт.
• Выработка зубьев штока рейки или зубчатой шестерни. Это самая неприятная ситуация. Если зубья изношены, то даже регулировка упорной пластины не поможет полностью убрать люфт. В этом случае рейка уже «устала» и требует серьёзного внимания.

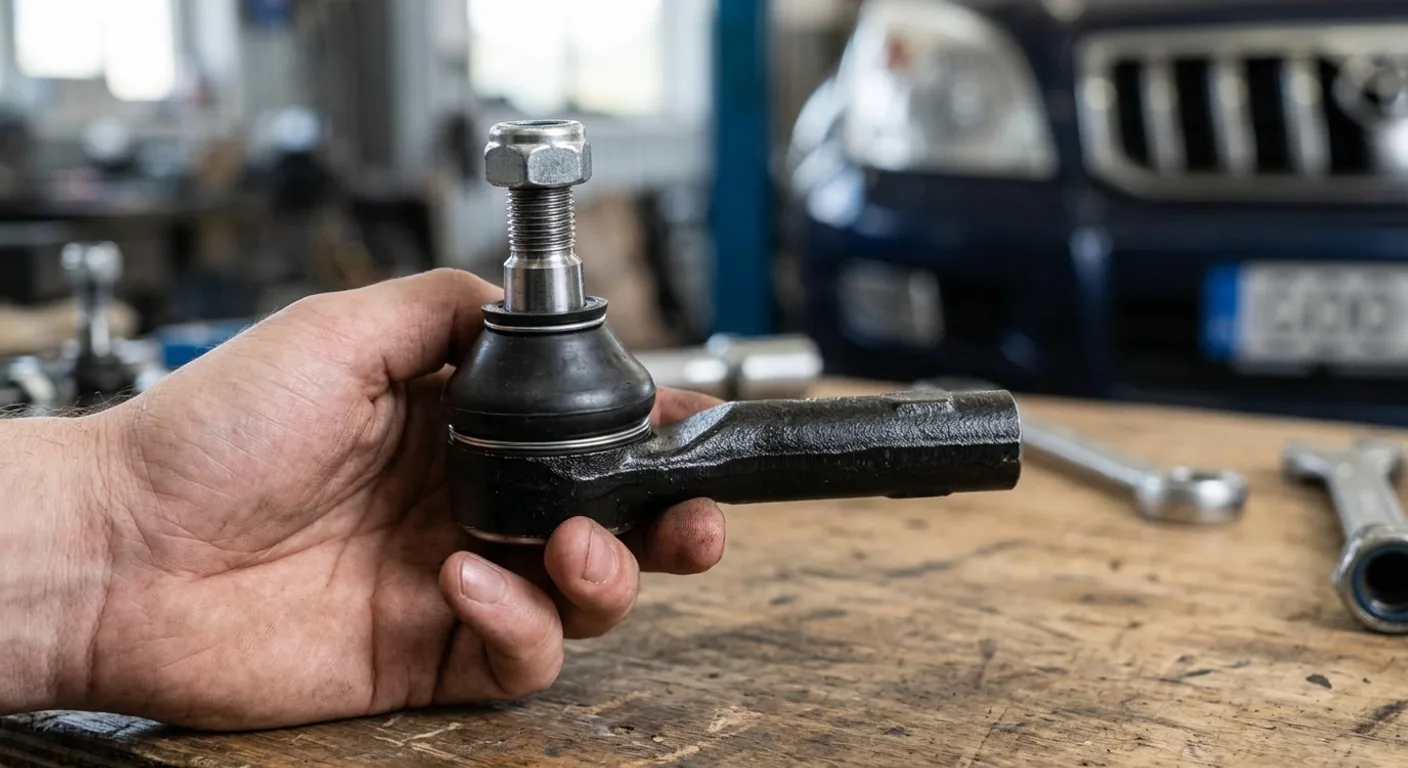

• Износ рулевых тяг и наконечников. Иногда стук, который владелец принимает за стук рейки, на самом деле идёт от изношенных рулевых тяг или наконечников. Их люфт легко проверить. Увод руля и неравномерный износ резины часто связаны именно с этими элементами.

Диагностика люфта и стука:

1. Вывесить передние колёса. Это обязательное условие.
2. Покачать рулевую тягу. Один человек качает рулевую тягу (не колесо!) горизонтально, а второй держит руку на корпусе рейки. Если чувствуется стук или люфт, это может быть рейка.
3. Поворот руля до упора. На полностью вывернутом руле, особенно на месте, можно услышать или почувствовать стук. Это часто указывает на износ упорной пластины или даже зубьев.
4. Визуальный осмотр. Осматриваем пыльники: если они порваны, грязь могла попасть внутрь и ускорить износ.
5. Проверка рулевых тяг и наконечников. Это первое, что нужно исключить. Если они люфтят, меняем их, потом уже смотрим рейку. Стук в передней подвеске может быть от разных элементов, важно точно локализовать.

Ремонт или замена: что выбрать?

Это главный вопрос, который встаёт перед владельцем. Ответить на него однозначно можно только после тщательной диагностики.

Когда поможет ремонт (ремкомплект)

Ремонт рулевой рейки с помощью ремкомплекта – это замена изношенных уплотнений, сальников, упорной пластины и иногда подшипников. Это целесообразно, если:

• Основная проблема – течь по пыльникам. Если нет выраженного люфта и стука, а только мокрые пыльники и уходит жидкость ГУР, то замена сальников и пыльников обычно решает проблему.
• Небольшой люфт, вызванный износом упорной пластины. Если зубья рейки и шестерни не имеют видимой выработки, а люфт небольшой, то замена упорной пластины и её правильная регулировка может убрать стук.
• Корпус рейки не имеет серьёзных повреждений. Нет коррозии, трещин, глубоких царапин на штоке.

Что входит в ремкомплект:
Обычно это набор всех резиновых уплотнений, сальников, фторопластовых колец, упорная пластина (сухарь) и иногда подшипники. Стоимость ремкомплекта обычно в пределах 5-15 тысяч рублей, плюс работа по снятию-установке и переборке рейки.

Важно: после ремонта рейку обязательно нужно регулировать на стенде, чтобы обеспечить правильный преднатяг и отсутствие люфтов без излишнего зажима.

Когда нужна замена рейки в сборе

Замена рейки в сборе – это дорого, но иногда неизбежно. Это ваш вариант, если:

• Сильная выработка зубьев штока рейки или зубчатой шестерни. Если зубья сточены, то никакой ремкомплект не поможет. Люфт будет возвращаться, а рулевое управление не будет точным. Это проявляется сильным стуком, особенно при повороте руля до упора.
• Заклинивание или износ золотникового клапана усилителя. Этот клапан отвечает за распределение давления жидкости ГУР. Если он изношен или заклинил, руль может стать тугим в одну сторону, или вообще перестанет работать гидроусилитель. Ремонт этого узла очень сложен и не всегда эффективен.
• Коррозия штока рейки. Если на штоке глубокие раковины от коррозии, новые сальники не смогут обеспечить герметичность. Жидкость будет продолжать течь.
• Механические повреждения корпуса рейки. Удар, деформация – тут без вариантов, только замена.
• Неудачный предыдущий ремонт. Бывает, что после кустарного ремонта рейка быстро снова начинает течь или стучать. В таких случаях лучше не мучить её дальше.

Варианты замены:

1. Новая оригинальная рейка. Самый дорогой, но и самый надёжный вариант. Ценник может легко перевалить за 100-150 тысяч рублей. Это обеспечивает максимальный ресурс.
2. Новая неоригинальная рейка. Есть аналоги от проверенных производителей, но их качество может сильно варьироваться. Здесь нужно быть очень осторожным. Где покупать запчасти на Prado – это отдельная большая тема, но по рейкам я бы не советовал экспериментировать с малоизвестными брендами.
3. Восстановленная (контрактная) рейка. Это рейка, которая уже была в употреблении, но прошла заводское или крупносервисное восстановление. То есть, её разобрали, заменили все изношенные детали (сальники, подшипники, упорные пластины), при необходимости прошлифовали шток. Хорошая восстановленная рейка может быть отличным компромиссом по цене и качеству. Главное – брать у проверенных поставщиков с гарантией.

Диагностика своими силами и в сервисе

Прежде чем принимать решение о ремонте или замене, нужно провести грамотную диагностику.

Что можно проверить самому:

• Осмотр пыльников. Поднимите машину (на подъёмнике или домкратом) и тщательно осмотрите пыльники рулевых тяг. Они должны быть целыми, сухими и без трещин. Мокрые пыльники – первый признак течи.
• Уровень жидкости ГУР. Проверьте уровень в бачке. Если он ниже минимума, долейте до нормы. Следите, как быстро он уходит.
• Люфт рулевого колеса. На заглушенном автомобиле попробуйте покачать руль влево-вправо. Если есть ощутимый свободный ход, это может быть люфт в рейке или в рулевых тягах.
• Стук на неровностях. Проедьте по грунтовке или дороге с мелкими неровностями. Если слышен характерный стук, который отдаёт в руль, это повод ехать в сервис.
• Вой насоса ГУР. При поворотах руля на месте до упора, особенно если слышен вой, это может говорить о проблемах с насосом ГУР или низком уровне жидкости. Но сам насос – это отдельная тема.

Что обязательно сделают в сервисе:

• Вывешивание колёс и диагностика люфтов. Как я уже говорил, это ключевой момент. Механик будет качать рулевые тяги, держа руку на рейке, чтобы точно определить источник стука.
• Проверка рулевых тяг и наконечников. Их люфт проверяется в первую очередь. Если проблема в них, то ремонт рейки не нужен.
• Осмотр штока рейки. Если пыльники порваны, механик оценит состояние штока – есть ли на нём коррозия или царапины.
• Проверка давления в системе ГУР. С помощью специального манометра проверяется давление, которое создаёт насос ГУР. Это позволяет оценить состояние насоса и всей гидравлической системы.
• Тест на стенде (если рейка снята). После ремонта или перед установкой восстановленной рейки, её желательно проверить на специальном стенде, который имитирует работу на автомобиле.

Стоимость ремонта и замены

Цены всегда примерные и зависят от региона, сервиса и качества запчастей.

Ремонт рейки (замена ремкомплекта):

• Ремкомплект: от 5 000 до 15 000 рублей. Оригинальные сальники Denso или Koyo дороже, но надёжнее.
• Работа по снятию-установке и переборке: от 10 000 до 25 000 рублей.
• Итого: 15 000 – 40 000 рублей.

Замена рейки в сборе:

• Новая оригинальная рейка: 100 000 – 180 000 рублей (цены очень сильно плавают).
• Новая неоригинальная рейка: 40 000 – 90 000 рублей. Здесь очень важен выбор производителя.
• Восстановленная рейка: 30 000 – 70 000 рублей.
• Работа по замене: от 8 000 до 15 000 рублей.
• Сход-развал: 2 000 – 4 000 рублей (обязательно после любой работы с рулевым).
• Итого: 40 000 – 200 000 рублей.

Как видите, разброс цен огромный. Поэтому точная диагностика – это не просто слова, это экономия ваших денег.

Профилактика и уход

Чтобы рулевая рейка служила дольше, есть несколько простых правил:

1. Своевременная замена жидкости ГУР. Toyota рекомендует менять жидкость ГУР каждые 80-100 тыс. км или раз в 4-5 лет. Используйте только рекомендованные жидкости (Toyota PSF-EH, Dexron III). Все жидкости и объёмы Prado – посмотрите там точные данные.
2. Контроль состояния пыльников рулевых тяг. Регулярно осматривайте их. Если заметили трещины или разрывы, сразу меняйте. Это гораздо дешевле, чем потом ремонтировать рейку.
3. Избегайте постоянных выворотов руля до упора. Особенно на месте. Это создаёт пиковые нагрузки на насос ГУР и рейку.
4. Аккуратная езда по плохим дорогам. Старайтесь объезжать глубокие ямы и наезжать на неровности аккуратно, чтобы не создавать ударных нагрузок на рулевой механизм.

Итог

На Prado стоит рулевая рейка, а не редуктор. Это важно понимать, чтобы не путаться в терминах и не искать запчасти не от той машины.

Если вы столкнулись с течью ГУР-жидкости, и она проявляется мокрыми пыльниками, скорее всего, проблема в сальниках. В этом случае ремкомплект и грамотный ремонт в сервисе – ваш вариант. Это дешевле и часто очень эффективно.

Но если есть ощутимый люфт и стук на вывороте руля или на кочках, особенно если диагностика показывает выработку зубьев рейки, то ремкомплект тут будет деньгами на ветер. В такой ситуации лучше не тянуть и менять рейку в сборе – новую или качественную восстановленную. Рулевое управление – это безопасность, на этом экономить нельзя.
