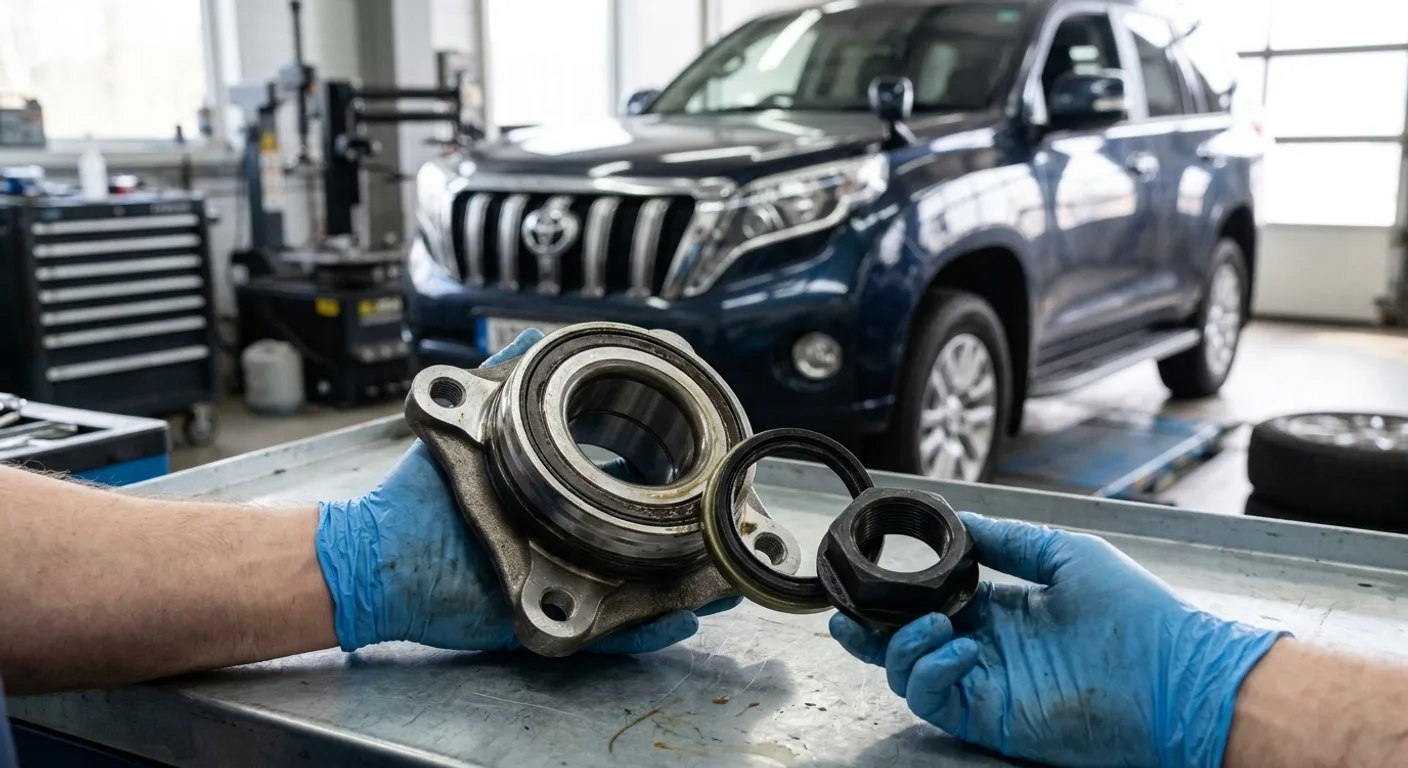

Ступичные подшипники Prado: гул на скорости, замена и разница между поколениями

Как понять, что гудит именно ступичный подшипник

Недавно приехал Prado 150, 2013 года, дизель. Владелец жалуется: «Гул какой-то появился, вроде спереди, но непонятно. Может, резина?» Такое слышу регулярно. Ступичный подшипник – это не самая частая поломка, но симптомы его умирания очень характерные. И важно их не перепутать, чтобы не менять полмашины зря.

Во-первых, гул от ступичного подшипника обычно нарастает со скоростью. Чем быстрее едете, тем громче гудит. Это базовый признак. Но это может быть и резина. Главное отличие – поведение в поворотах.

Гул ступичного подшипника:

• Нарастает со скоростью.
• Меняется в поворотах. Это самый верный признак. Когда вы поворачиваете, нагрузка на колёса перераспределяется. Например, при повороте налево, правая сторона автомобиля нагружается сильнее. Если гул усилился в левом повороте – значит, скорее всего, умирает правый ступичный подшипник (передний или задний). Если гул ослабел или пропал в этом же повороте – значит, это левый подшипник. И наоборот. Это связано с тем, что в повороте на подшипник действует осевая нагрузка, которая «поджимает» изношенные элементы, меняя характер гула.
• Не зависит от газа/наката. То есть, если вы набрали скорость, отпустили педаль газа и машина катится по инерции, гул не меняется. Это отличает его от гула трансмиссии (редуктора или раздатки), который часто меняется под нагрузкой и на накате.
• Не зависит от дорожного покрытия. Если гул меняется на асфальте, бетоне, гравийке – это, скорее всего, резина.

Как отличить от других гулов:

• Гул резины: тоже нарастает со скоростью, но обычно не меняется так явно в поворотах. Он более монотонный. И очень сильно зависит от типа покрышки и дорожного покрытия. Например, на шершавом асфальте "злая" АТ-шка может гудеть так, что вы подумаете на подшипник. Но на гладком асфальте гул стихнет.
• Гул редуктора/раздатки: обычно воет. Этот вой меняется при сбросе газа или при нагрузке. Например, при разгоне вой есть, отпустили газ – пропал. Или наоборот. Это верный признак проблем с трансмиссией. Про это у нас есть отдельный материал про вибрацию на скорости.

В общем, если гул меняется влево-вправо при поворотах – это 90% ступица.

Проверка ступичного подшипника в гараже

Когда есть подозрение на ступичный подшипник, первое, что делаем – вывешиваем колесо и проверяем.

1. Проверка на люфт:

• Вывешиваем колесо.
• Берёмся за него двумя руками – одной сверху, другой снизу.
• Пытаемся покачать колесо по вертикали. Если чувствуется люфт, даже небольшой, это уже звонок.
• Потом берёмся за колесо с двух сторон (слева и справа) и качаем по горизонтали. Здесь люфта быть не должно вообще. Люфт в горизонтальной плоскости может говорить и о рулевых наконечниках или шаровых, но вкупе с гулом – прямое указание на подшипник.

На Prado 120 и 90 с коническими подшипниками небольшой люфт может быть, но он должен убираться регулировкой. На 150-м, где ступица идёт в сборе, люфта быть не должно. Если есть – подшипник под замену.

2. Прокручивание колеса:

• Вывешенное колесо раскручиваем рукой.
• Слушаем. Должно быть тихо. Если слышен хруст, шорох, гул – это точно подшипник.
• Можно приложить руку к пружине амортизатора – через неё хорошо передаются вибрации от умирающего подшипника. Если чувствуете мелкую дрожь, пока колесо крутится – подшипник.

Если прокручиваете колесо и слышите скрежет или затруднённое вращение – это уже критическая стадия. Дальше тянуть нельзя, это опасно.

Разница в конструкции и замене по поколениям Prado

Конструктивно ступичные подшипники на Prado отличаются в зависимости от поколения и оси. На 90-м и 120-м Prado передние подшипники часто идут отдельными элементами, а на 150-м – уже ступица в сборе. Задние тоже имеют свои нюансы.

Prado 90 и 120: передние ступичные подшипники

На Prado 90 и 120 передние ступичные подшипники чаще всего конические, двухрядные, и они регулируются. Это значит, что они состоят из двух половинок и их можно перепрессовать.

• Конструкция: Два конических подшипника, которые устанавливаются в ступицу и регулируются гайкой с определённым моментом затяжки.
• Замена: Требует пресс, съёмники и определённые навыки. Нужно выпрессовать старые обоймы, запрессовать новые, установить сам подшипник, правильно затянуть гайку, чтобы создать нужный преднатяг.
• Преднатяг: Это очень важный момент. Если недотянуть – будет люфт, подшипник быстро разобьётся. Если перетянуть – подшипник будет греться и тоже быстро умрёт. Момент затяжки обычно указывается в мануале, но есть ещё проверка по усилию проворота ступицы специальным динамометрическим ключом. Для 120-го, например, это обычно 294 Нм для первичной затяжки, потом ослабление и окончательная затяжка на 59 Нм. После этого проверяется люфт и плавность вращения.
• Производители: Заводские подшипники чаще всего Koyo или NSK. Это проверенные варианты. При замене рекомендую брать эти же бренды. Никаких «гаражных аналогов», иначе замена будет не последней.
• Что менять: Обычно меняется комплект – два подшипника, сальники, стопорные кольца. Иногда изнашивается и сама ступица, тогда приходится менять её целиком.

Prado 150: передние ступичные подшипники

На Prado 150 (иногда и на поздних 120-х, но это редкость) передние ступичные подшипники идут в сборе со ступицей (Hub Assembly). Это значит, что подшипник уже запрессован в корпус ступицы на заводе и не разбирается.

• Конструкция: Неразборный узел. Подшипник закрытого типа, смазан на весь срок службы.
• Замена: Меняется вся ступица в сборе. Это проще в плане работы – открутил старую, прикрутил новую. Не нужен пресс, не нужна регулировка преднатяга. Но дороже по запчастям.
• Производители: Опять же, Koyo или NSK – это завод. Есть аналоги от Febest, Asin и других. Но с Febest надо быть осторожнее: они не всегда ходят долго. Лучше переплатить за Koyo или оригинал.
• Что менять: Ступица в сборе. При замене обязательно проверьте состояние ABS-датчика и его проводки. Часто при демонтаже старой ступицы проводка может повредиться. Если датчик АБС сломается, то на панели загорится Check Engine.

Задние ступичные подшипники на всех Prado

Задние ступичные подшипники на всех поколениях Prado (90, 120, 150) обычно идут отдельным элементом, запрессованным в цапфу. Они нерегулируемые и не конические.

• Конструкция: Однорядные или двухрядные шариковые подшипники, запрессованные в корпус цапфы.
• Замена: Требует пресс и специальные оправки. Нужно снять полуось, выпрессовать старый подшипник, запрессовать новый. Важно не повредить сальники и ABS-кольцо при запрессовке.
• ABS-кольцо: Это зубчатое кольцо, по которому датчик ABS считывает скорость вращения колеса. Если оно повреждено, будут ошибки ABS. Оно часто сидит на ступице или полуоси.
• Производители: Koyo, NSK – наши фавориты.

На задней оси, когда подшипник начинает гудеть, это часто сопровождается ещё и люфтом полуоси. Его тоже можно проверить, вывесив колесо и покачав его.

Почему нельзя тянуть с заменой?

«Да ладно, ещё погудит, не смертельно». Такое слышу регулярно. Но с подшипником так нельзя. Это не просто дискомфорт от гула.
1. Разрушение на ходу: Разбитый подшипник может заклинить колесо на скорости. Представьте, что это произойдёт на трассе при 100 км/ч. С последствиями всё понятно.
2. Повреждение других узлов:

• ABS-кольцо: Если подшипник развалится, он может повредить зубчатое ABS-кольцо. Тогда придётся менять ещё и его, а это дополнительные траты и время. Иногда оно интегрировано в ступицу или полуось.
• Цапфа/поворотный кулак: При сильном износе подшипника может разбиться посадочное место в цапфе или поворотном кулаке. Тогда придётся менять гораздо более дорогие узлы.
• Тормозной диск: Перегрев от умирающего подшипника может привести к деформации тормозного диска, а это уже вибрация на торможении.
  3. Ошибки ABS/ESP: Повреждение ABS-кольца или датчика из-за разрушения подшипника приведёт к ошибкам на приборной панели и отключению систем безопасности.
  4. Увод руля и износ резины: Если люфт подшипника большой, это скажется на геометрии подвески. Колесо будет "гулять", что приведёт к неправильному износу резины и уводу автомобиля. Про это у нас есть отдельная статья: Увод руля и неравномерный износ резины на Prado.

В общем, как только услышали гул и диагностировали ступичный, сразу планируйте замену. Цена вопроса – ваша безопасность.

Что взять на замену: оригинал или проверенный аналог

Тут всё как всегда: экономить на этом узле не стоит.

• Оригинал Toyota: Это всегда Koyo или NSK в коробке Toyota. Самый надёжный вариант, но и самый дорогой.
• Koyo / NSK: Можно купить эти же подшипники в "родной" упаковке. Это будет дешевле, чем оригинал, но качество то же самое. Мы их ставим постоянно, нареканий нет.
• Aisin: Если для 150-го ступица в сборе, Aisin – хороший выбор. Они часто являются поставщиками на конвейер Toyota.
• Febest, Stellox, Lynx и т.д.: С ними надо быть осторожнее. Бывает, что ходят по 20-30 тысяч, а бывает, что и 5 тысяч не выдерживают. Если у вас нет выбора или бюджет очень ограничен, можно попробовать, но гарантий никто не даст.

Для Prado 90 и 120, если меняете подшипники отдельно, не забудьте про сальники. Они идут в комплекте с подшипниками Koyo, но лучше уточнить.

Практический итог: Гул ступичного подшипника узнаётся по поведению в поворотах: если гул меняется влево-вправо при перекладке нагрузки – это ступица, а не резина. На Prado 150 чаще меняют ступицу в сборе, на 120/90 бывает отдельный подшипник с регулировкой. Тянуть с заменой нельзя – разбитый подшипник может заклинить колесо на скорости, это опасно.

Чек-лист по ступичным подшипникам:

1. Определите источник гула: нарастает со скоростью, меняется в поворотах – это ступица.
2. Вывесите колесо, проверьте люфт и послушайте при прокручивании.
3. Уточните конструкцию подшипника для вашего поколения Prado (отдельный или ступица в сборе).
4. Закажите качественную запчасть (Koyo, NSK, Aisin).
5. При замене на 90/120 уделите особое внимание преднатягу и моменту затяжки.
6. Не тяните с заменой – это вопрос вашей безопасности и сохранности других узлов.
