Прадо 150 Двигатель 1KD-FTV: трещина на поршне. Бюллетень ТО.

Тема в разделе "Двигатель с системой питания и выпуска", создана пользователем Дойче, 6 июн 2015.

Просматривают тему (Пользователей: 0, Гостей: 0)

  1. Дойче

    Дойче Диссидент Бывалый

    Регистрация:
    14 июл 2009
    Оценки:
    +1.190 / 0 / -0
    Авто:
    """"





    Вложения:

  2. Дойче

    Дойче Диссидент Бывалый

    Регистрация:
    14 июл 2009
    Оценки:
    +1.190 / 0 / -0
    Авто:
    """"
    Для наглядности


  3. DIM 38 RUS

    DIM 38 RUS Популярный автор Бывалый

    Регистрация:
    10 сен 2012
    Адрес:
    из лесу вышел
    Оценки:
    +115 / 0 / -0
    Авто:
    Авто
    От он цокот наружу то и вылез. Могли бы уже давно сделать днище стальным... Мотору скоро 20 лет,а все косяки вылазят,даю зуб,(два),что новый GD тоже лучше будет брать лет чере 5,не раньше,если еще не спишут к тому времени.

    • Нравится Нравится x 1
  4. ALEXXX

    ALEXXX Популярный автор Бывалый

    Регистрация:
    5 ноя 2008
    Адрес:
    Новочеркасск
    Оценки:
    +35 / 0 / -0
    Имя:
    A.B.
    Авто:
    TLC Prado 120,150
    у моего товарища на 18т.км такая проблема вылезла (2014г.в)
    дилер сказал что был неразборчив в выборе заправок, но по гарантии приняли

  5. ALEXXX

    ALEXXX Популярный автор Бывалый

    Регистрация:
    5 ноя 2008
    Адрес:
    Новочеркасск
    Оценки:
    +35 / 0 / -0
    Имя:
    A.B.
    Авто:
    TLC Prado 120,150
    вот какую статейку нашел по этому поводу:


    "Поломка проявляется внезапным появлением следующих симптомов: потеря мощности, троение двигателя, сильный стук на холостых оборотах, серый дым в выхлопе, сильное повышение давления в картере.

    При разборке двигателя на одном или нескольких поршнях обнаруживаются сквозные трещины различной величины, вплоть до локального выкрашивания фрагментов поршня. Вид при этом радикально отличается от случаев прогара, и могут отмечаться разве что локальные оплавления в зонах выкрашивания. Самое неприятное, что при выходе трещины на внешнюю сторону головки поршня, на стенке цилиндра образуется задир.

    Однозначной зависимости от величины пробега установить невозможно - как правило, это 100-150 т.км, хотя отмечены поломки и при пробегах в диапазоне 50-100 т.км.

    Существование проблемы признано Toyota, которая посвятила ей бюллетени EG-0172T-0511-EN от 06.05.2011, EG-0008T-0112 от 19.12.2012 в ревизии от 18.09.2014, а также смежный с ними EG-0108T-1211 (по изменениям в топливной системе).

    С учетом обстоятельств возникновения, причиной проблемы следует назвать "недостаточный запас прочности поршней" - то есть конструктивный дефект, возникший при очередной модернизации двигателя. Способствующие факторы связаны с топливной системой, однако носят вторичный характер.


    История

    За время существования 1KD-FTV на разные его модификации устанавливались несколько типов поршней. (Примечание: для стандартных поршней формально следует указывать полный номер, с кодом соответствующей размерной группы на конце (-01, -02, -03), но допустим здесь некоторое упрощение).

    Первые версии можно считать беспроблемными:
    13101-30020 / 08.2000-08.2004 (Euro, Jap)
    13101-30040 / 08.2002-07.2004 (Gen)
    13101-30050 / 11.2002-12.2003 (Jap)

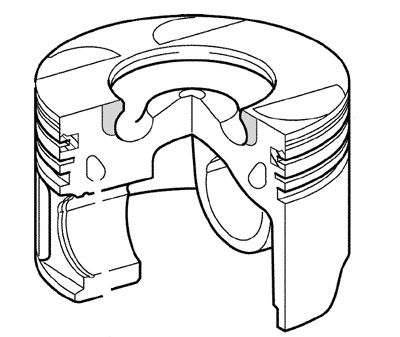

    В документации особо отмечалось, что для упрочнения зоны вокруг камеры сгорания в днище поршня вплавлена особая металловолокнистая структура.

    [​IMG]

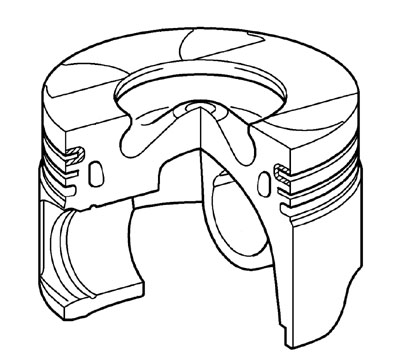

    Появление следующей модификации совпало с общей модернизацией двигателя - уменьшилась степень сжатия, евро-модификацию форсировали по крутящему моменту с 340 до 410 Нм (на японском рынке 1KD не форсировался до самого конца выпуска). Форма камеры сгорания в поршне заметно изменилась, исчезли упоминания про усиленную зону.
    13101-30060 / 12.2003-08.2006 (Jap), 08.2004-08.2006 (Euro)
    По заменяемости - совместимы со следующей "бракованной" версией -30090.

    Вместе с внедрением Euro 4 и небольшим повышением мощности (до 172 л.с.) появилась самая неудачная версия поршней. Фраза из фирменного описания модернизации "The strength of the pistons has been optimized through the use of high-strength materials in order to support the improved power output of the engine"сегодня звучит издевательски.
    13101-30090 / 08.2006-06.2009 (Euro), 08.2006-07.2007 (Jap).
    По заменяемости - совместимы со следующей версией -30150.

    Через три года явно некачественные поршни заменили новой ревизией, но успеха это не принесло.
    13101-30150 / 06.2009-12.2013
    По заменяемости - совместимы с новейшей версией -30200.

    [​IMG]

    Модификация двигателя под Euro 5 с уменьшенной степенью сжатия получила новые поршни. С ними 1KD до конца поставлялся на цивилизованные рынки, особых проблем при этом не отмечалось.
    13101-30170 / 10.2010-06.2015

    Финальная на сегодняшний день ревизия поршней на замену -30150 -
    13101-30200 / 12.2013-



    Статистика

    Если двигатель выпускается уже более полутора десятка лет, то почему заметный резонанс тема получила только в последнее время?

    Как можно увидеть, на все мировые рынки неудачные поршни шли с 2006 по 2010 год (причем внутри Японии уже с 2007 Toyota временно отказались от дизеля). И проблемы с ними, действительно, находили достаточное отражение на форумах - в первую очередь, австралийских и британских (к большому сожалению, в то время японские дизели еще не пришли на американский рынок). Однако методы решения тоже находились в другой реальности - от расширенной 7-летней гарантии и goodwill производителя до $20k за ремонт. С появлением модификации с -30170 проблема если не решилась, то стала менее актуальной.

    Что же касается числа носителей 1KD-FTV внутри рф... Во времена LC Prado 120 подавляющее большинство (более 80%) новых машин продавались в версии с бензиновым V6, так что потенциально дефектный парк в 2006-2009 годах пополнился всего 6-7 тысячами экземпляров. Количество подержанных в те годы уже стало пренебрежимо мало на фоне продаж новых. Hilux в топовой версии с 3-литровым мотором продавались примерно в 30% случаев, что дает за 2011-2014 годы еще около 7 тысяч машин. Главный прирост численности 1KD произошел за счет LC 150 Prado, который, в отличие от предшественника, приобретался с дизелем уже в 75% случаев - всего порядка 60 тысяч. Но основные продажи пришлись на самые "тучные годы" (2011-2013), так что многие еще находятся в пределах гарантии и просто не успели накатать критический пробег.


    Итоги

    И еще раз напомним о главном. Этим 70+ тысячам машин еще предстоит отправиться на вторичный рынок. Поэтому вместо демонстрации коллегам очередных расколотых поршней, более практичные владельцы знакомятся с уже имеющимся опытом и решают вопрос без лишнего шума, порой даже с официалами в порядке goodwill (для относительно свежих постгарантийных машин). Так что слова "конструктивный дефект" вызывают у них резкое неприятие и даже при предъявлении официальных TSB тему предпочитают сводить в традиционном направлении - "некачественное топливо" и "напряженные режимы эксплуатации". Не обязательно всем знать, как при покупке еще не старых и легендарно надежных тойот можно с определенной вероятностью влететь на ремонт ценой в полмашины.

    Эксплуатационные же советы могут быть предельно банальны - крайне осторожно подходить к чип-тюнингу, избегать длительной работы двигателя на высоких оборотах, особенно под нагрузкой или в жаркую погоду... Ну и всегда остается в запасе самый радикальный метод - превентивная установка новых поршней последней ревизии.


    • Нравится Нравится x 2
  6. Strateg

    Strateg Рекомендуемый к прочтению Бывалый

    Регистрация:
    7 сен 2008
    Адрес:
    56°56′51″N 24°06′23″E
    Оценки:
    +164 / 0 / -0
    Авто:
    2018 Range Rover Sport TVD6 SE
    Это ты ты в своей запутался. Учись читать, не выности мозги своми глупыми фантазиями.

    Или это тебя от шпрот так плющит? Историческая боль?

  7. Strateg

    Strateg Рекомендуемый к прочтению Бывалый

    Регистрация:
    7 сен 2008
    Адрес:
    56°56′51″N 24°06′23″E
    Оценки:
    +164 / 0 / -0
    Авто:
    2018 Range Rover Sport TVD6 SE
    Нем. Аббревиатура в начале текста совсем другой контекст даёт, а именно "Если Мне Не Изменяет Память"

  8. Роман Коломиец

    Роман Коломиец Общительный индивид Участник

    Регистрация:
    4 окт 2015
    Оценки:
    +2 / 0 / -0
    Авто:
    прадо 150
    Поршня наши от европейских отличаются по номерам, но это не значит, что они не подходят.

  9. Дойче

    Дойче Диссидент Бывалый

    Регистрация:
    14 июл 2009
    Оценки:
    +1.190 / 0 / -0
    Авто:
    """"
    И вот, кстати, посты из Вашего соседнего форума, из темы "Отрицательные моменты чип тюнинга" вполне правдивые, только вы не то читаете, а жаль

    Дальше тот же человек продолжает, как раз про якобы "усиленные поршня"
    А на 190 сильном дизеле с ЕВРО5 и на 173сильном дизеле с Евро 4, степень сжатия разная, отсюда и нагрузка на поршень разная, а поршня имея разный парт номер могут быть и одинаковые.

  10. Strateg

    Strateg Рекомендуемый к прочтению Бывалый

    Регистрация:
    7 сен 2008
    Адрес:
    56°56′51″N 24°06′23″E
    Оценки:
    +164 / 0 / -0
    Авто:
    2018 Range Rover Sport TVD6 SE
    Короче о взаимозаменяемости.

    173 и 190 сил имеют разную степень сжатия.
    Механики меня поправят если ошибаюсь.
    На 190 она ниже. Это можно получить увеличением обьема цилиндра. Вроде все просто, но за этим стоит много нюансов.
    Можно:
    - увеличить блок
    - увеличить головку
    - опустить блок относительно коленвала
    - укоротить шатун
    - уменьшить сам поршень по высоте
    - изменить точку крепления шатуна.

    Не важно какой прием был использован, но была уменьшена нагрузка на поршень.
    Предположим, что поршень неизменен. ОК. Но мы его ставим на двигатель с большей степенью сжатия.
    Результат предсказуем.

    • Нравится Нравится x 2
  11. Дойче

    Дойче Диссидент Бывалый

    Регистрация:
    14 июл 2009
    Оценки:
    +1.190 / 0 / -0
    Авто:
    """"
    Все верно сказано....

    • Нравится Нравится x 1
  12. Роман Коломиец

    Роман Коломиец Общительный индивид Участник

    Регистрация:
    4 окт 2015
    Оценки:
    +2 / 0 / -0
    Авто:
    прадо 150
    Я почему начал интересоваться евро поршнями, там помимо меньшей степени сжатия еще и сажевый фильтр стоит и когда включается прожиг, температура в камере сгорания и на выхлопе очень высокая и поршни выдерживают такую нагрузку, вот и подумал, может все таки поршни покрепче в евро версиях? И вообще, странные нам машины поставляют, степень сжатия больше, а лошадей меньше.

  13. Юран

    Юран Рекомендуемый к прочтению Бывалый

    Регистрация:
    24 сен 2011
    Адрес:
    Ярославль
    Оценки:
    +386 / 0 / -0
    Имя:
    Юрий
    Авто:
    TLC Prado 120 1kd 2003
    Клубная карта:
    0140
    Зависит от конструкции ДВС

  14. Strateg

    Strateg Рекомендуемый к прочтению Бывалый

    Регистрация:
    7 сен 2008
    Адрес:
    56°56′51″N 24°06′23″E
    Оценки:
    +164 / 0 / -0
    Авто:
    2018 Range Rover Sport TVD6 SE
    Продолжаем демонстрировать глубокие знания?:) Лучше бы молчал.

    Сажевый находится в полутраметрах от двигателя и его температура при регенерации на поршни, ну никак не влияет. На 173 силы тоже ставится сажевый.

    Это не машины странные. Это восприятие окружающей реальности странное.

    Последнее редактирование: 22 июл 2016
  15. Дойче

    Дойче Диссидент Бывалый

    Регистрация:
    14 июл 2009
    Оценки:
    +1.190 / 0 / -0
    Авто:
    """"
    Если до конца вникнут в суть вопроса про регенерацию и принцип этого процесса, то можно понять, что когда включается прожиг(регенерация) возрастает температура на выхлопе, НО НИ КАК не в камере сгорания.

    Для информации: активная и принудительная регенерация Сажевого Фильтра у 3,0л(1KD) дизеля происходит путем позднего впрыска ДТ и топливо догорает уже на выхлопе тем самым прожигая СФ, у 2,8л(1GD) дизеля с помощью доп.форсунки установленной на выхлопе тем самым прожигая СФ. Но суть остается та же, -повышенная температура в выхлопном тракте, но ни как ни в камере сгорания.

    • Нравится Нравится x 1
    Последнее редактирование: 22 июл 2016
  16. Gentle

    Gentle Сейчас как не скромно назовусь!!! Бывалый

    Регистрация:
    11 авг 2009
    Адрес:
    Ставрополь
    Оценки:
    +87 / 0 / -0
    Имя:
    Геннадий
    Авто:
    Прадо 150 Ауди Q7 4,2
    Клубная карта:
    Где?
    Слава пора ужо СТО открывать:)

  17. Strateg

    Strateg Рекомендуемый к прочтению Бывалый

    Регистрация:
    7 сен 2008
    Адрес:
    56°56′51″N 24°06′23″E
    Оценки:
    +164 / 0 / -0
    Авто:
    2018 Range Rover Sport TVD6 SE
    А если в ЭБУ запустить криворуких чиповальщиков, а их криворукость сомнению не подлежит, то температура возрастет не только в выпускном тракте.

  18. Strateg

    Strateg Рекомендуемый к прочтению Бывалый

    Регистрация:
    7 сен 2008
    Адрес:
    56°56′51″N 24°06′23″E
    Оценки:
    +164 / 0 / -0
    Авто:
    2018 Range Rover Sport TVD6 SE
    В фазе выпуска дается дополнительный импульс на форсунку.

  19. Роман Коломиец

    Роман Коломиец Общительный индивид Участник

    Регистрация:
    4 окт 2015
    Оценки:
    +2 / 0 / -0
    Авто:
    прадо 150
    Чего вы дое-лись до чиповальщиков? Тема про поршня! Поршень треснул у моего товарища, машина вообще без какого либо чипа, пробег 80т, обслуживалась у дилера, вот он и думает, какие поршня установить, чтобы это опять не повторилось

  20. Роман Коломиец

    Роман Коломиец Общительный индивид Участник

    Регистрация:
    4 окт 2015
    Оценки:
    +2 / 0 / -0
    Авто:
    прадо 150
    Всем понятно, если япы выпусти сервисный бюллетень по поршням, значит они дерьмо и не факт, что с новыми номерами они хорошие, т.е косяк от производителя имеет место быть.
